Craen Gantri 100 Ton

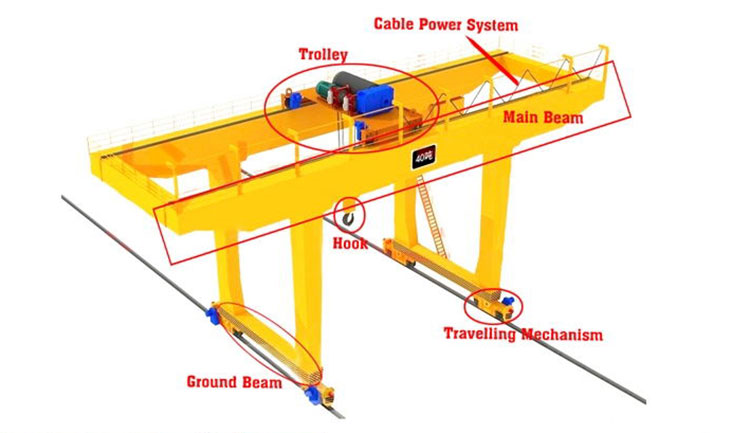

Mae craen gantri 100 tunnell yn cynnwys pedair prif ran, sef, strwythur y bont, mecanwaith teithio'r craen, y troli a'r offer trydan. Rheolir holl symudiadau'r craen yn yr ystafell weithredu. Mae gan y math hwn o graen gantri trawst dwbl ddwy ffurf dargludol, cebl a llinell gyswllt llithro.



Mae'n dechnoleg uwch, y mae ei ddyluniad yn seiliedig ar safon ryngwladol: FEM (Ewrop), DIN (yr Almaen), ISO (Rhyngwladol), gyda llawer o fanteision megis: anhyblygedd cryf, pwysau marw ysgafn, pŵer isel, dyluniad strwythur rhagorol ac ati. Mae'r cyfluniadau'n ddatblygedig iawn, megis offer trydanol Schneider, modur gêr triphlyg ABM/Nord / SEW (tri mewn un: modur, blwch gêr, brêc), rhaff wifrau cryfder uchel galfanedig, brêc disg hunan-addasu, lleihäwr dannedd caled, rhaglenadwy switsh terfyn codi, ac ati.

Gallu Codi			T	16/3.2	20/5.0	32/8.0	50/10.0	75/20.0
Rhychwant			M	18-35
Max. Uchder Codi		Prif fachyn	M	10/12
		Aux bachyn		10.6-12.6	10.6-12.6	10.7-12.7	11.1-13.1	11.1-13.1
System Weithio				A5
Cyflymder	Codi	Prif	m/munud	15.3	15	13.2	5.9	6.25
		Aux		22	19	17	13.2	9.28
	Teithio Troli			44.7	44.7	38.6	36	38.9
	Teithio Crane			30-35	34.5-32.9	52.53	45-38.6	38.5-32.6
Pwysau	Troli		t	7.1	8.1	11.7	16.8	29.4
	Cyfanswm Pwysau			92-142	105-148	92-142	111-156	189-245
Max. Llwyth Olwyn				275-369	341-435	275-369	392-483	314-361
