Craen Jib Trydan
Trosolwg
Mae craen jib wedi'i osod ar wal, a elwir hefyd yn graen jib swing wedi'i osod ar y wal neu graen cantilifer wedi'i osod ar y wal, yn fath o offer codi sydd wedi'i gynllunio i ddarparu datrysiad codi mewn gofod cyfyngedig. Mae wedi'i osod ar wal neu arwyneb fertigol, gan ganiatáu iddo ymestyn yn llorweddol a chylchdroi o amgylch echelin fertigol.

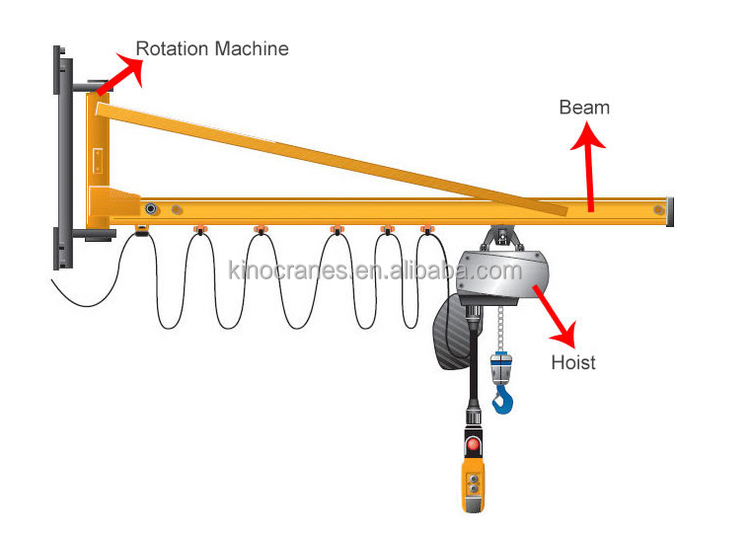

Mae'r craen jib wedi'i osod ar y wal fel arfer yn cynnwys y cydrannau canlynol:
1. Braced Wal: Mae'r braced wal wedi'i gysylltu'n ddiogel â wal neu arwyneb fertigol. Mae'n darparu cefnogaeth a sefydlogrwydd ar gyfer y craen jib.
2. Jib Arm: Mae'r fraich jib yn ymestyn yn llorweddol o'r braced wal ac yn cylchdroi o amgylch echelin fertigol. Dyma'r brif gydran sy'n cefnogi'r mecanwaith codi ac yn caniatáu symud llwythi.
3. Mecanwaith Codi: Mae'r mecanwaith codi, a all fod yn declyn codi, teclyn codi cadwyn drydan, neu declyn codi rhaff gwifren trydan, ynghlwm wrth fraich y jib. Mae'n darparu'r swyddogaeth codi a gostwng i symud llwythi yn fertigol.
4. Mecanwaith Cylchdroi: Mae gan y fraich jib fecanwaith cylchdroi sy'n ei alluogi i gylchdroi 180 gradd neu hyd yn oed 360 gradd llawn o amgylch yr echelin fertigol. Mae'r cylchdro hwn yn darparu hyblygrwydd a chwmpas yn yr ardal waith.
5. System Reoli: Efallai y bydd gan y craen jib wedi'i osod ar y wal banel rheoli neu dlws crog sy'n caniatáu i'r gweithredwr reoli codi, gostwng a chylchdroi'r craen. Gall y system reoli fod â llaw neu ei bweru, yn dibynnu ar ofynion penodol a chyfluniad y craen.
Paramedr Cynhyrchion
|
Paramedr Technegol |
|||||||||
|
Math |
BZ0.25 |
BZ0.5 |
BZ1 |
BZ2 |
BZ3 |
BZ5 |
BZ8 |
BZ10 |
|
|
Capasiti lifft (t) |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
8 |
10 |
|
|
Max. Uchder lifft(m) |
3 |
3 |
3 |
3 |
4 |
4 |
6 |
8 |
|
|
Ongl Slew(0) |
360 |
360 |
360 |
360 |
360 |
360 |
360 |
360 |
|
|
Cyflymder lifft (m/munud) |
Arferol |
4;10;8 |
5;10;8 |
8 |
8 |
8 |
8 |
8 |
8 |
|
Araf |
1;2.5;0.8 |
1.25;2.5 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|
|
Cyflymder Teithio Lefel (m/mun) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
Cyflymder slewing (r/munud) |
0.7 |
0.7 |
0.7 |
0.7 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
Mecanwaith lifft |
teclyn codi trydan rhaff wifrau neu declyn codi trydan cadwyn |
||||||||
|
Cyflenwad pŵer |
220 ~ 6900V, 50 / 60HZ, 3 cham neu wedi'i addasu |
||||||||
|
Modd rheoli |
Rheolaeth botwm gwthio pendent neu reolaeth bell |
||||||||
|
Uchod paramedr yn unig ar gyfer eich cyfeiriad, craen jib gellir addasu dylunio Max.20t yn ôl eich gofynion. |
|||||||||
Nodweddion
|
Mecanwaith Hoist |
Brand ABM/SEW, Modur dyletswydd trwm, sgôr 60% ED |
|
Gêr caled, rhedeg yn dawel, hollol gaeedig, saim lled-hylif, heb unrhyw waith cynnal a chadw |
|
|
Brêc disg electromagnetig, heb ei addasu ar gyfer leinin brêc, atal llwch |
|
|
Mecanwaith Teithio Traws |
Teithio di-gam, modur integredig + brêc + blwch gêr |
|
Bachyn |
Math o chwyrlïo, bachyn DIN 34CrMo, Dosbarth T |
|
System Monitro Diogelwch |
Cownter cyfnod gweithio diogel teclyn codi (SWP%), Codi cownter amser rhedeg, Cownter Gorlwytho, Larwm gorboethi, Cownter cychwyn Modur, Goruchwyliaeth Brake-ware, Mynediad o bell Ethernet/4G |
|
Dyletswydd Gweithio |
ISO M5% 2fFEM 2M |
|
Lefel Amddiffyniad |
IP55 |
|
Gradd Inswleiddio |
Dosbarth H |
|
Foltedd Diwydiannol |
380V 50HZ 3PH AC neu yn ôl yr angen ar safle gweithio'r teclyn codi |
|
Dull Rheoli |
Rheolaeth botwm llinell crog brand GG yr Eidal / rheolaeth bell |

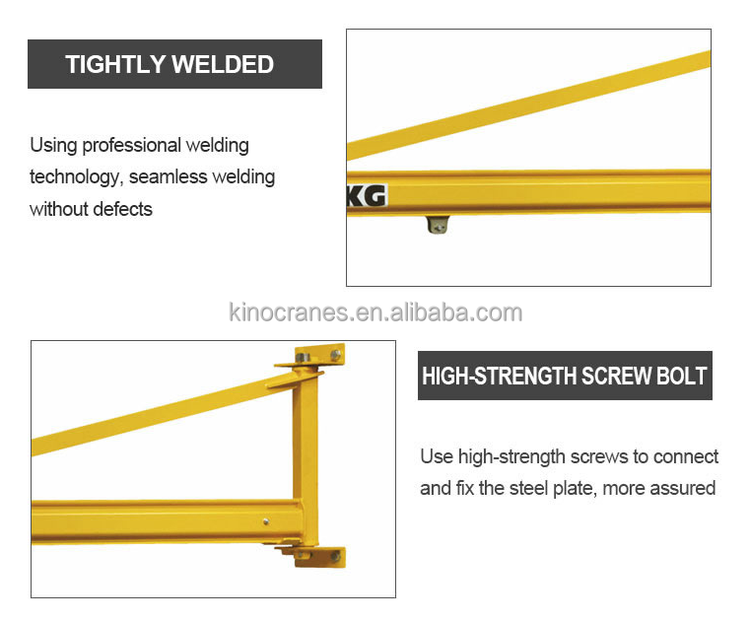

Manylion Cynhyrchion

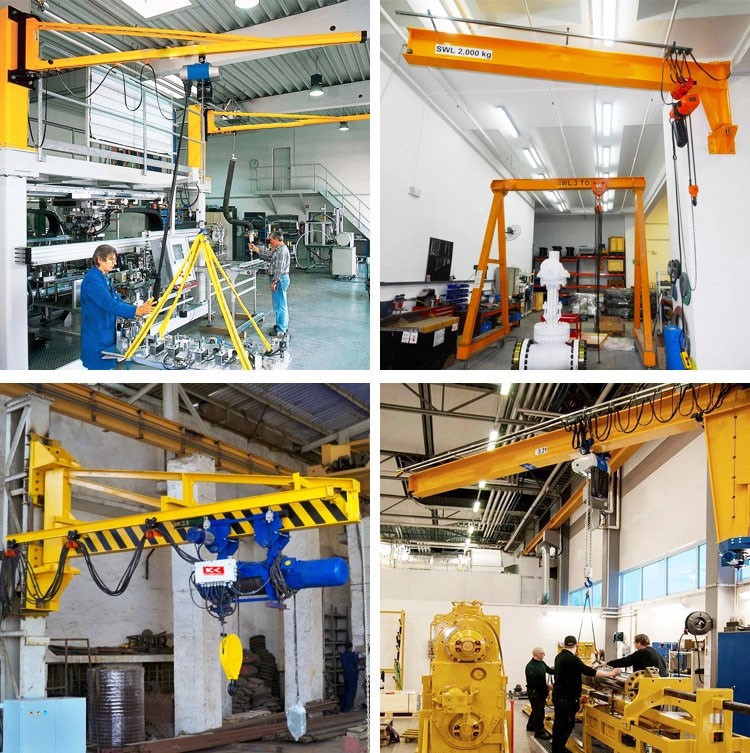

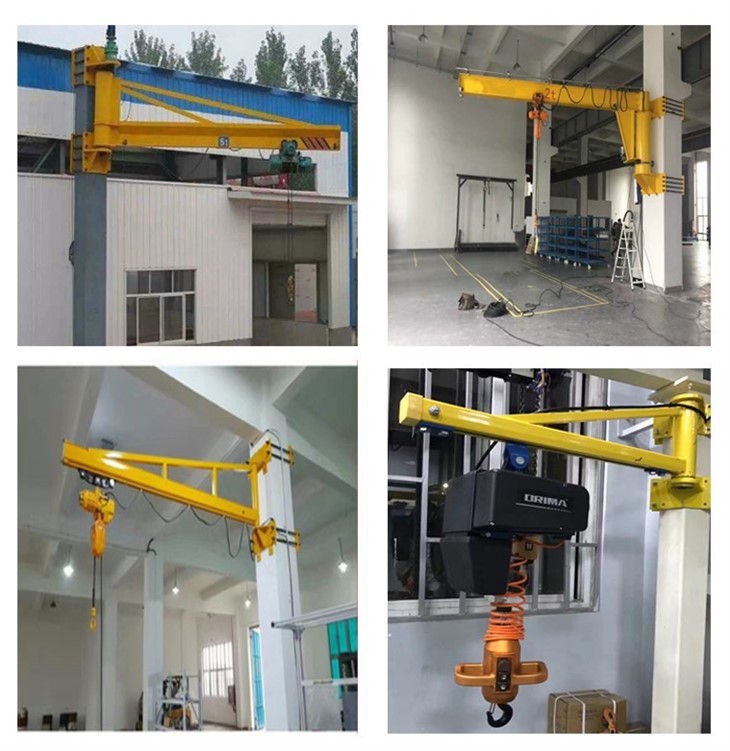

Senarios Cais
